Erdbebenszenarien in der Kölner Bucht

Nachfolgend sind die Seismogramme , die für den Messpunkt in der Archäologische Zone Köln (AZK) erstellt wurden, aufgeführt (Abb. 9.1, 9.2, 9.3, 9.4, 9.5, 9.6). Bei allen Seismogrammen ist die Zeitachse gleich skaliert. Auch die Beschleunigungs- (a-Achse), Geschwindigkeits- (v-Achse) und die Verschiebungsachse (u-Achse) sind bei S 01 bis S 08 sowie bei S 09 bis S 16 gleich groß skaliert. Werden die Seismogramme der ersten acht Beben mit denen der letzten acht Beben verglichen, so ist zu beachten, dass die a-, v- und u-Achse unterschiedlich skaliert sind. Die a-Achse bei S 01 bis S 08 deckt einen 10-mal so großen Wertebereich ab wie bei S 09 bis S 16. Bei der v-Achse ist der Wertebereich 5-mal so groß und bei der u-Achse etwa 10-mal so groß. D.h. bei gleicher Achsen-Skalierung wäre die Größe der Amplituden von S 09 bis S 16 mit denen von S 05 zu vergleichen.

Das Beben mit den geringsten Auswirkungen auf die Archäologische Zone Köln ist S 05 gefolgt von S 09 . Beide weisen einen MMI-Wert von Ⅶ auf. Die meisten ingeneurseismologischen Parameter fallen bei S 05 am geringsten aus. Die größte Intensität in der AZK zeigen die Beben S 04 , S 03 und S 02 mit einem MMI-Wert von Ⅺ bzw. Ⅹ.

Auffällig bei der Significant Duration ist, dass die Beben mit den kleinsten Werten S 12 , S 09 , S 06 zugleich zu den Erdbeben mit der kleinsten Herdfläche gehören. Die Beben mit der größten Herdfläche (S 07 , S 16 ) weisen die größte Significant Duration auf. Da bei allen Beben die gleiche Ausbreitunggeschwindigkeit des Bruchs über die Herdfläche angenommen wurden, zeigt dies deutlich, dass die Ausdehnung der Herdfläche bei der Erzeugung der Seismogramme von Bedeutung ist. Eine Punktquellen-Approximation ist somit bei keinem der Erdbebenszenarien zulässig.

Störung	M_l	M_s	M₀ [N m]
S 01	5,93	6,82	2,360 * 10¹⁹
S 02	5,95	6,86	2,416 * 10¹⁹
S 03	5,97	6,89	2,669 * 10¹⁹
S 04	6,02	6,95	3,309 * 10¹⁹
S 05	5,83	6,68	1,458 * 10¹⁹
S 06	5,85	6,71	1,609 * 10¹⁹
S 07	6,06	7,02	4,201 * 10¹⁹
S 08	6,01	6,94	3,232 * 10¹⁹
S 09	5,85	6,71	1,595 * 10¹⁹
S 10	6,04	6,99	3,815 * 10¹⁹
S 11	5,91	6,80	2,182 * 10¹⁹
S 12	5,79	6,62	1,200 * 10¹⁹
S 13	5,81	6,64	1,293 * 10¹⁹
S 14	5,87	6,74	1,757 * 10¹⁹
S 15	5,93	6,82	2,317 * 10¹⁹
S 16	6,12	7,10	5,465 * 10¹⁹

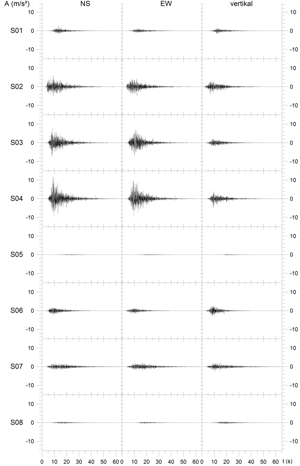

Abbildung 9.1:
Die Beschleunigungsseismogramme am Messpunkt in der AZK für die Beben S 01 bis S 08.

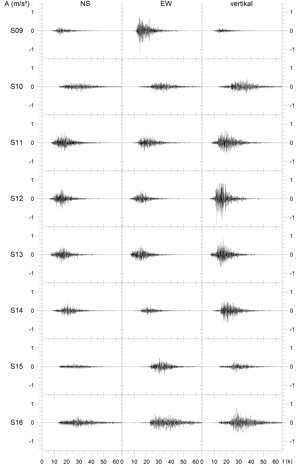

Abbildung 9.2:
Die Beschleunigungsseismogramme am Messpunkt in der AZK für die Beben S 09 bis S 16.

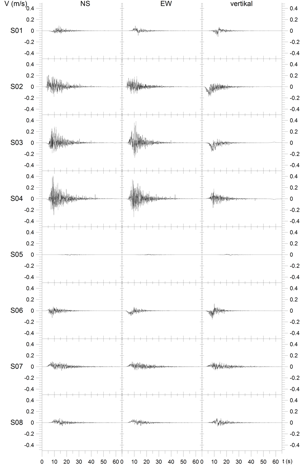

Abbildung 9.3:
Die Geschwindigkeitsseismogramme am Messpunkt in der AZK für die Beben S 01 bis S 08.

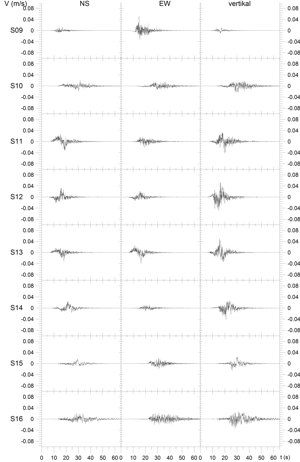

Abbildung 9.4:
Die Geschwindigkeitsseismogramme am Messpunkt in der AZK für die Beben S 09 bis S 16.

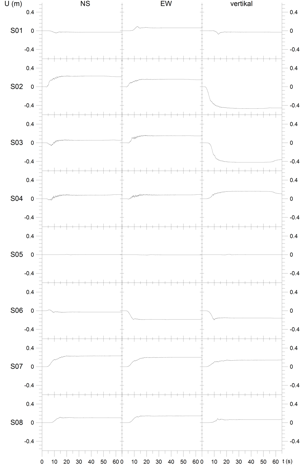

Abbildung 9.5:
Die Verschiebungsseismogramme am Messpunkt in der AZK für die Beben S 01 bis S 08.

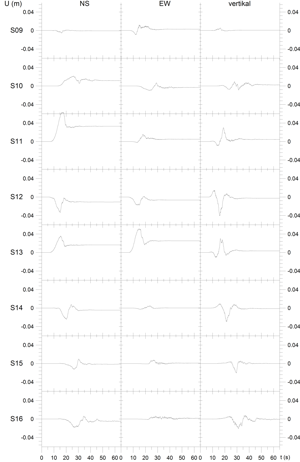

Abbildung 9.6:
Die Verschiebungsseismogramme am Messpunkt in der AZK für die Beben S 09 bis S 16.
